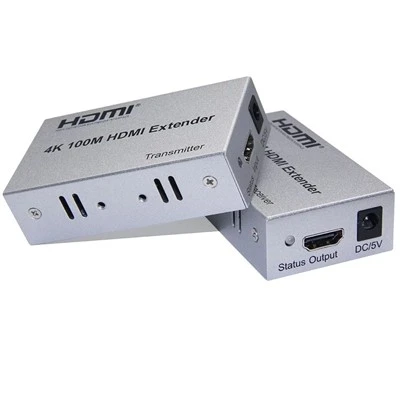

Pemanjang HDMI 4K: Penghantaran Isyarat HDMI 100 Meter melalui Kabel Cat5e/Cat6 Tunggal
Kilang-terus 4K HDMI Extender 100M menggantikan kabel HDMI jangka-yang mahal dengan kabel rangkaian Cat5e atau Cat6 yang menjimatkan, membolehkan penghantaran isyarat definisi tinggi-sehingga 100 meter tanpa degradasi isyarat, memastikan masa petunjuk yang boleh diramal dan jumlah kos projek yang lebih rendah.
Ciri Utama dan Faedah Perniagaan
- Penghantaran Jarak 100-Meter Panjang-: Menggunakan kabel Cat5e atau Cat6 tunggal (Cat6 disyorkan) untuk menghantar isyarat HDMI sehingga 100 meter, mengurangkan kos bahan secara mendadak berbanding kabel HDMI-panjang yang setara sambil mengekalkan integriti isyarat penuh untuk pemasangan berskala besar.
- Pematuhan HDMI 1.4b dengan Sokongan 4K: Menyokong sepenuhnya HDMI 1.4b, memberikan resolusi sehingga format 4K, 1080p, 1080i, 720p dan lebih rendah, menyediakan keserasian peranti yang luas untuk projek AV komersial dan keputusan perolehan kalis-masa hadapan.
- Loop Setempat-Fungsi Keluar: Mendayakan output HDMI setempat serentak di bahagian pemancar untuk memantau atau membelah isyarat, memudahkan penyepaduan sistem dan mengurangkan keperluan untuk perkakasan pengedaran tambahan.
- Sokongan Format Video 3D: Serasi dengan penghantaran kandungan 3D, memenuhi keperluan untuk papan tanda digital moden, bilik persidangan dan tempat hiburan tanpa peralatan tambahan.
- Output Audio Stereo Dwi 3.5mm: Port pengekstrakan audio kiri/kanan bebas pada kedua-dua unit pemancar (TX) dan penerima (RX) membenarkan penghalaan audio fleksibel untuk memisahkan sistem bunyi, meningkatkan fleksibiliti sistem untuk penggunaan B2B.
- Pas Kawalan IR-Melalui: Menyokong sambungan alat kawalan jauh inframerah melalui port 3.5mm khusus, membolehkan operasi peranti sumber lancar dari lokasi penerima melebihi 100 meter.
- Penggunaan Kuasa Rendah dan Pengurusan Terma: Arus maksimum TX 350mA dan RX 200mA, digabungkan dengan julat suhu operasi -15 darjah hingga +55 darjah, memberikan prestasi cekap tenaga, pengurangan pembentukan haba dan keselamatan operasi yang dipertingkatkan untuk kegunaan komersial 24/7 yang berterusan.
Spesifikasi Teknikal
|
Parameter |
Spesifikasi |
|
Panjang kabel CAT5e/CAT6 antara RX dan TX |
Sehingga 100 meter |
|
Input HDMI |
4K / 1080p / 720p / 576p / 576i / 480p / 480i |
|
Output HDMI |
4K / 1080p / 1080i / 720p / 576p / 576i / 480p / 480i |
|
Lebar Jalur Maksimum |
340 MHz |
|
Kadar Baud Maksimum |
3 × 3.4 Gbps |
|
Isyarat Video Input |
0.5 ~ 1.5 Volt p-p |
|
Keluaran Isyarat DDC |
5 Volt p-p (TTL) |
|
Masukkan Jarak Kabel HDMI |
Kurang daripada atau sama dengan 15 m (kabel standard HDMI AWG26) |
|
Jarak Kabel HDMI Output |
Kurang daripada atau sama dengan 15 m (kabel standard HDMI AWG26) |
|
Arus Kerja Maksimum TX |
350 mA |
|
Arus Kerja Maksimum RX |
200 mA |
|
Penyesuai Kuasa |
Input: AC 100–240 V (50/60 Hz); Output: DC 5 V / 1 A |
|
Julat Suhu Operasi |
-15 darjah hingga +55 darjah |
|
Julat Kelembapan Operasi |
5–90% RH (tiada pemeluwapan) |
|
Dimensi (L × W × H) |
81 × 87.5 × 23.5 mm |
|
TX Berat |
210 g |
|
Berat RX |
200 g |
Keupayaan Rantaian Bekalan OEM/ODM
Perkhidmatan OEM/ODM kami untuk 4K HDMI Extender 100M termasuk penyesuaian penuh penjenamaan, pembungkusan, perisian tegar dan spesifikasi fungsi untuk diselaraskan dengan tepat dengan keperluan pelanggan. Dengan logistik rantaian bekalan yang dioptimumkan dan pasukan perolehan yang berdedikasi, kami mengekalkan masa utama yang kompetitif untuk pesanan pukal sambil memastikan kebolehkesanan dan konsistensi merentas setiap kumpulan pengeluaran, membolehkan pengurus pemerolehan mendapatkan bekalan yang boleh dipercayai,-kos efektif tanpa menjejaskan kualiti atau komitmen penghantaran.
Soalan Lazim
S: Apakah jarak penghantaran maksimum dan jenis kabel yang disyorkan?
J: Pemanjang menyokong sehingga 100 meter pada satu kabel Cat5e atau Cat6, dengan Cat6 disyorkan untuk kestabilan dan prestasi isyarat optimum pada jarak penuh.
S: Adakah unit menyokong resolusi 4K dan peranti HDMI 1.4b?
A: Ya. Ia mematuhi sepenuhnya HDMI 1.4b dan menyokong input/output 4K bersama-sama dengan semua resolusi lebih rendah yang disenaraikan, memastikan keserasian dengan sumber semasa dan peralatan paparan.
S: Bagaimanakah gelung tempatan-keluar dan fungsi kawalan IR beroperasi?
J: Pemancar menyediakan gelung HDMI tempatan-keluar untuk pemantauan serentak. Kawalan IR didayakan dengan menyambungkan kabel IR TX/RX 3.5 mm yang dibekalkan ke port masing-masing, membenarkan arahan jauh peranti sumber melalui kabel Cat ke lokasi penerima.
S: Apakah bekalan kuasa yang diperlukan dan apakah tahap penggunaan?
A: Setiap unit memerlukan penyesuai DC 5 V / 1 A yang disertakan. Arus kerja maksimum ialah 350 mA untuk TX dan 200 mA untuk RX, menghasilkan cabutan kuasa keseluruhan yang rendah sesuai untuk pemasangan-tenaga.
S: Adakah unit tersebut sesuai untuk perolehan dan penyesuaian B2B volum besar-?
A: Ya. Direka bentuk untuk kebolehskalaan OEM/ODM, unit boleh dipesan secara pukal dengan pelabelan tersuai, pembungkusan atau pengubahsuaian fungsi kecil sambil mengekalkan piawaian kualiti kilang yang ketat yang sama.
S: Bagaimanakah status isyarat dan penyelesaian masalah ditunjukkan?
A: Unit TX dan RX menampilkan penunjuk LED: biru apabila tiada isyarat hadir, merah dengan berkelip apabila input isyarat dikesan, memberikan pengesahan visual segera status sistem.
